リング照明(散乱光) TRシリーズ
商品コード
-
￥16,720 ～ ￥103,840
（税率10％込）
- カテゴリ
-
-
画像処理用LED照明器
-
リング照明
-

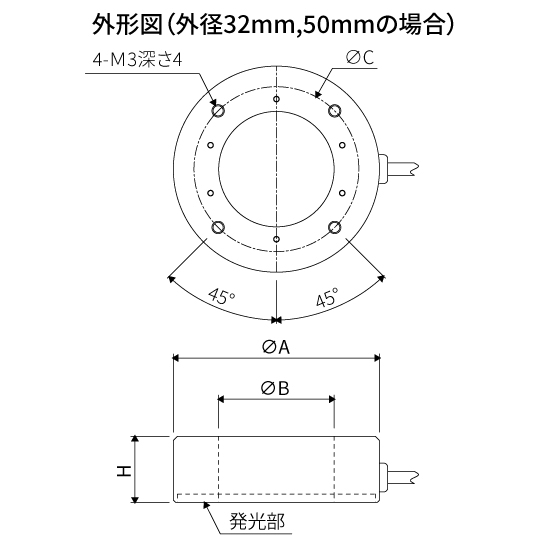

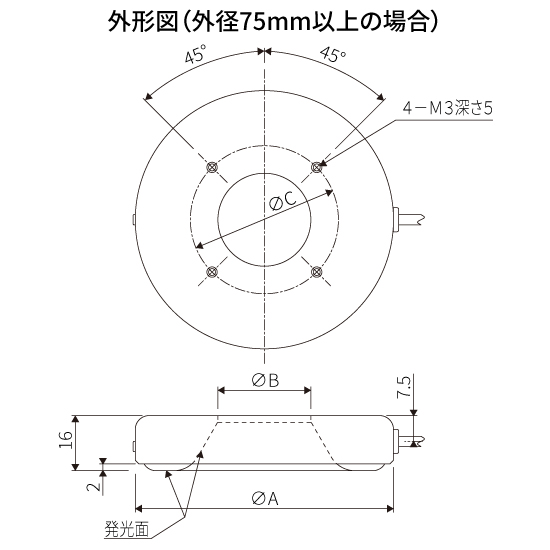

| 型式 | 発光色 | 外形寸法(mm) 外径/内径/高さ | 価格 | 外形図DXF | 外形図PDF | 詳細PDF |
|---|---|---|---|---|---|---|
| TR32x10-16WD-4 | ○(白) | 32/10/16 | ￥17,490 | - | - | |
| TR32x10-16RD-4 | ●(赤) | 32/10/16 | ￥16,720 | - | - | |
| TR32x10-16GD-4 | ●(緑) | 32/10/16 | ￥20,350 | - | - | |
| TR32x10-16BD-4 | ●(青) | 32/10/16 | ￥20,350 | - | - | |
| TR50x18-16WD-4 | ○(白) | 50/18/16 | ￥23,320 | - | - | |
| TR50x18-16RD-4 | ●(赤) | 50/18/16 | ￥20,350 | - | - | |
| TR50x18-16GD-4 | ●(緑) | 50/18/16 | ￥27,500 | - | - | |
| TR50x18-16BD-4 | ●(青) | 50/18/16 | ￥27,500 | - | - | |
| TR50x28-16WD-4 | ○(白) | 50/28/16 | ￥22,220 | - | - | |
| TR50x28-16RD-4 | ●(赤) | 50/28/16 | ￥19,470 | - | - | |
| TR50x28-16GD-4 | ●(緑) | 50/28/16 | ￥26,180 | - | - | |
| TR50x28-16BD-4 | ●(青) | 50/28/16 | ￥26,180 | - | - | |
| TR75x27-16WD-4 | ○(白) | 75/27/16 | ￥26,730 | - | - | |
| TR75x27-16RD-4 | ●(赤) | 75/27/16 | ￥24,750 | - | - | |
| TR75x27-16GD-4 | ●(緑) | 75/27/16 | ￥29,700 | - | - | |
| TR75x27-16BD-4 | ●(青) | 75/27/16 | ￥29,700 | - | - | |
| TR75x27-16IR850D-4 | ●IR850 | 75/27/16 | ￥29,370 | - | - | |
| TR75x27-16IR940D-4 | ●IR940 | 75/27/16 | ￥29,370 | - | - | |
| TR100x52-16WD-4 | ○(白) | 100/52/16 | ￥29,590 | - | - | |
| TR100x52-16RD-4 | ●(赤) | 100/52/16 | ￥27,280 | - | - | |
| TR100x52-16GD-4 | ●(緑) | 100/52/16 | ￥33,550 | - | - | |
| TR100x52-16BD-4 | ●(青) | 100/52/16 | ￥33,550 | - | - | |
| TR100x52-16IR850D-4 | ●IR850 | 100/52/16 | ￥32,340 | - | - | |
| TR100x52-16IR940D-4 | ●IR940 | 100/52/16 | ￥32,340 | - | - | |
| TR125x77-16WD-4 | ○(白) | 125/77/16 | ￥32,780 | - | - | |
| TR125x77-16RD-4 | ●(赤) | 125/77/16 | ￥30,360 | - | - | |
| TR125x77-16GD-4 | ●(緑) | 125/77/16 | ￥38,060 | - | - | |
| TR125x77-16BD-4 | ●(青) | 125/77/16 | ￥38,060 | - | - | |
| TR125x77-16IR850D-4 | ●IR850 | 125/77/16 | ￥36,080 | - | - | |
| TR125x77-16IR940D-4 | ●IR940 | 125/77/16 | ￥36,080 | - | - | |
| TR150x102-16WD-4 | ○(白) | 150/102/16 | ￥36,300 | - | - | |
| TR150x102-16RD-4 | ●(赤) | 150/102/16 | ￥33,000 | - | - | |
| TR150x102-16GD-4 | ●(緑) | 150/102/16 | ￥42,900 | - | - | |
| TR150x102-16BD-4 | ●(青) | 150/102/16 | ￥42,900 | - | - | |
| TR150x102-16IR850D-4 | ●IR850 | 150/102/16 | ￥39,930 | - | - | |
| TR150x102-16IR940D-4 | ●IR940 | 150/102/16 | ￥39,930 | - | - | |
| TR175x127-16WD-4 | ○(白) | 175/127/16 | ￥40,810 | - | - | |
| TR175x127-16RD-4 | ●(赤) | 175/127/16 | ￥36,630 | - | - | |
| TR175x127-16GD-4 | ●(緑) | 175/127/16 | ￥49,170 | - | - | |
| TR175x127-16BD-4 | ●(青) | 175/127/16 | ￥49,170 | - | - | |
| TR175x127-16IR850D-4 | ●IR850 | 175/127/16 | ￥44,880 | - | - | |
| TR175x127-16IR940D-4 | ●IR940 | 175/127/16 | ￥44,880 | - | - | |
| TR200x152-16WD-4 | ○(白) | 200/152/16 | ￥45,430 | - | - | |
| TR200x152-16RD-4 | ●(赤) | 200/152/16 | ￥40,150 | - | - | |
| TR200x152-16GD-4 | ●(緑) | 200/152/16 | ￥55,330 | - | - | |
| TR200x152-16BD-4 | ●(青) | 200/152/16 | ￥55,330 | - | - | |
| TR200x152-16IR850D-4 | ●IR850 | 200/152/16 | ￥49,940 | - | - | |
| TR200x152-16IR940D-4 | ●IR940 | 200/152/16 | ￥49,940 | - | - | |
| TR250x202-16WD-4 | ○(白) | 250/202/16 | ￥71,940 | - | - | |
| TR250x202-16RD-4 | ●(赤) | 250/202/16 | ￥65,120 | - | - | |
| TR250x202-16GD-4 | ●(緑) | 250/202/16 | ￥85,800 | - | - | |
| TR250x202-16BD-4 | ●(青) | 250/202/16 | ￥85,800 | - | - | |
| TR250x202-16IR850D-4 | ●IR850 | 250/202/16 | ￥78,980 | - | - | |
| TR250x202-16IR940D-4 | ●IR940 | 250/202/16 | ￥78,980 | - | - | |
| TR300x252-16WD-4 | ○(白) | 300/252/16 | ￥87,120 | - | - | |
| TR300x252-16RD-4 | ●(赤) | 300/252/16 | ￥78,980 | - | - | |
| TR300x252-16GD-4 | ●(緑) | 300/252/16 | ￥103,840 | - | - | |
| TR300x252-16BD-4 | ●(青) | 300/252/16 | ￥103,840 | - | - | |
| TR300x252-16IR850D-4 | ●IR850 | 300/252/16 | ￥95,480 | - | - | |
| TR300x252-16IR940D-4 | ●IR940 | 300/252/16 | ￥95,480 | - | - |
※ カスタム・特注は営業担当までご相談ください。
※ 外形図、取扱説明書のダウンロードには、ログインする必要がありますので、会員登録をお願い致します。
(DC24V駆動)
○全視野リング照明は、高輝度と低価格を両立させた照明
○独自の照明構造により拡散光を均一に照射可能、Low～Highアングルまで幅広い用途に適します
○異なるサイズのリング照明を組合わせ、複数のアングルから、照射できより明るくワークを照射可能
○照明器は高さ16mmと薄く、設置場所の自由度が高い
○用途:表面検査(異物、汚れ、穴等)、キズ検査、文字認識検査等に適します
○照明方法:全視野斜光照明、拡散光照明等幅広い用途に使用可
○照明器のケーブル長は0.5ｍです。延長ケーブルが必要な場合は別途ご選定ください。
