面照明(バックライト・透過光) TMNシリーズ
商品コード
-
￥24,750 ～ ￥91,080
（税率10％込）
- カテゴリ
-
-
画像処理用LED照明器
-
面照明
-
| 型式 | 発光色 | 発光面サイズ(mm) (AxB) | 価格 | 外形図DXF | 外形図PDF | 詳細PDF |
|---|---|---|---|---|---|---|
| TMN50x60-22WD-4 | ○(白) | 50x60 | ￥27,720 | - | - | |
| TMN50x60-22RD-4 | ●(赤) | 50x60 | ￥24,750 | - | - | |
| TMN50x60-22GD-4 | ●(緑) | 50x60 | ￥31,130 | - | - | |
| TMN50x60-22BD-4 | ●(青) | 50x60 | ￥31,130 | - | - | |
| TMN50x60-22IR850D-4 | ●IR850 | 50x60 | ￥28,820 | - | - | |
| TMN50x60-22IR940D-4 | ●IR940 | 50x60 | ￥28,820 | - | - | |
| TMN100x120-22WD-4 | ○(白) | 100x120 | ￥48,400 | - | - | |
| TMN100x120-22RD-4 | ●(赤) | 100x120 | ￥43,230 | - | - | |
| TMN100x120-22GD-4 | ●(緑) | 100x120 | ￥53,020 | - | - | |
| TMN100x120-22BD-4 | ●(青) | 100x120 | ￥53,020 | - | - | |
| TMN100x120-22IR850D-4 | ●IR850 | 100x120 | ￥50,600 | - | - | |
| TMN100x120-22IR940D-4 | ●IR940 | 100x120 | ￥50,600 | - | - | |
| TMN150x180-22WD-4 | ○(白) | 150x180 | ￥83,050 | - | - | |
| TMN150x180-22RD-4 | ●(赤) | 150x180 | ￥74,030 | - | - | |
| TMN150x180-22GD-4 | ●(緑) | 150x180 | ￥91,080 | - | - | |
| TMN150x180-22BD-4 | ●(青) | 150x180 | ￥91,080 | - | - | |
| TMN150x180-22IR850D-4 | ●IR850 | 150x180 | ￥86,900 | - | - | |
| TMN150x180-22IR940D-4 | ●IR940 | 150x180 | ￥86,900 | - | - |
※ カスタム・特注は営業担当までご相談ください。
※ 外形図、取扱説明書のダウンロードには、ログインする必要がありますので、会員登録をお願い致します。
搭載し、光ショップのPWM電源と定電流電源のどちらも使用可
(DC24V駆動)
○均一発光面照明は、高照度と低価格を両立させた照明

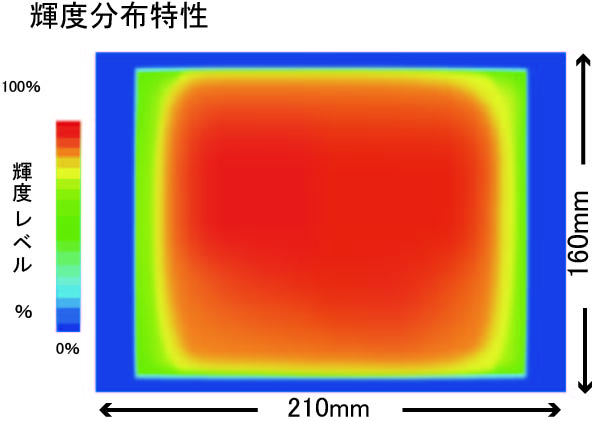

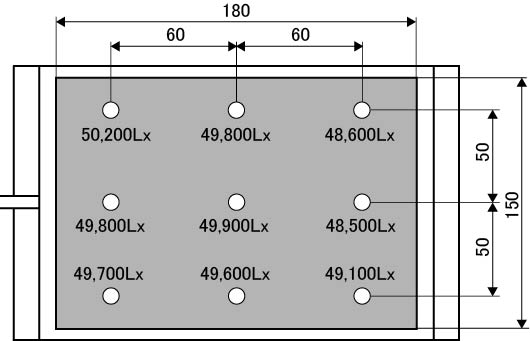

○高輝度な拡散光をフラットな発光面より均一に照射でき
透過用のバックライトに最適
○独自の放熱構造により、高輝度の光を安定して照射可能
○用途:半透過物の気泡やシート物のピンホール検査
寸法・形状検査など、幅広い用途に適します
○照明方法:透過用照明、反射用照明等の幅広い用途に適します

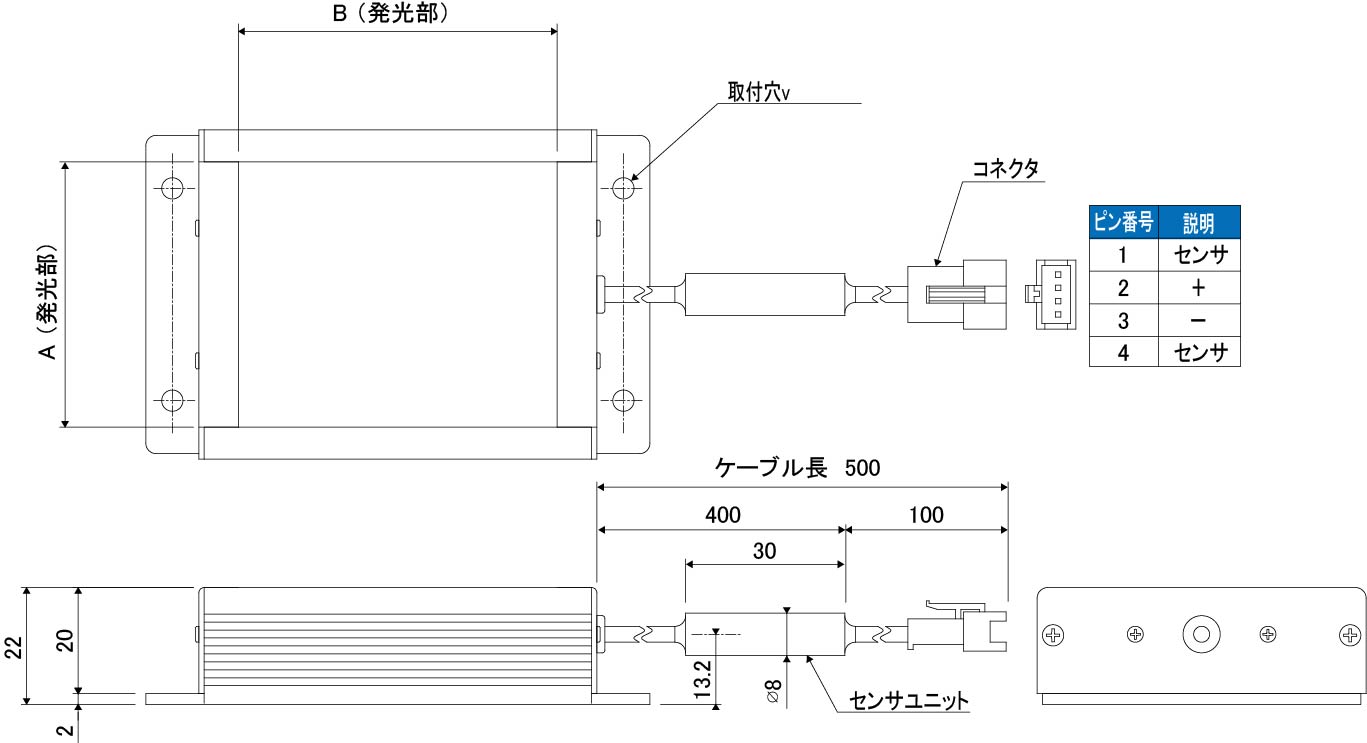

○照明器のケーブル長は0.5ｍです。延長ケーブルが必要な場合は別途ご選定ください。
